Настройка переднего переключателя велосипеда

Передний переключатель — одна из важных деталей трансмиссии велосипеда, отвечающая за смену передач на передних звёздочках. Его корректная работа напрямую влияет на плавность езды, эффективность педалирования и общее удобство управления. Именно благодаря переднему переключателю велосипедист может быстро и легко адаптироваться к различным условиям дороги, будь то подъём в гору, ровная трасса или спуск.

Кстати, тем, кто не только увлекается техникой и спортом, но и следит за соревнованиями, может быть интересен пари бет фрибет за регистрацию без депозита — возможность начать путь в спортивной аналитике без вложений, просто за счёт приветственного бонуса.

Правильная настройка переднего переключателя велосипеда обеспечивает точное переключение, предотвращает сбивание цепи и снижает износ компонентов. Если регулировка сделана плохо, возникают характерные проблемы: цепь может спадать, переключение происходит с заеданием или наоборот — слишком легко, вызывая шум и нестабильность. Такие неисправности не только доставляют дискомфорт, но и могут привести к поломке важных деталей, что повлечёт за собой дополнительные расходы и время на ремонт.

Таким образом, понимание и умение выполнять регулировку переднего переключателя — обязательное умение для каждого велосипедиста. В этой статье мы подробно разберём, как правильно настроить этот узел, какие инструменты понадобятся и на что обратить внимание в процессе работы.

Устройство и принцип работы переднего переключателя

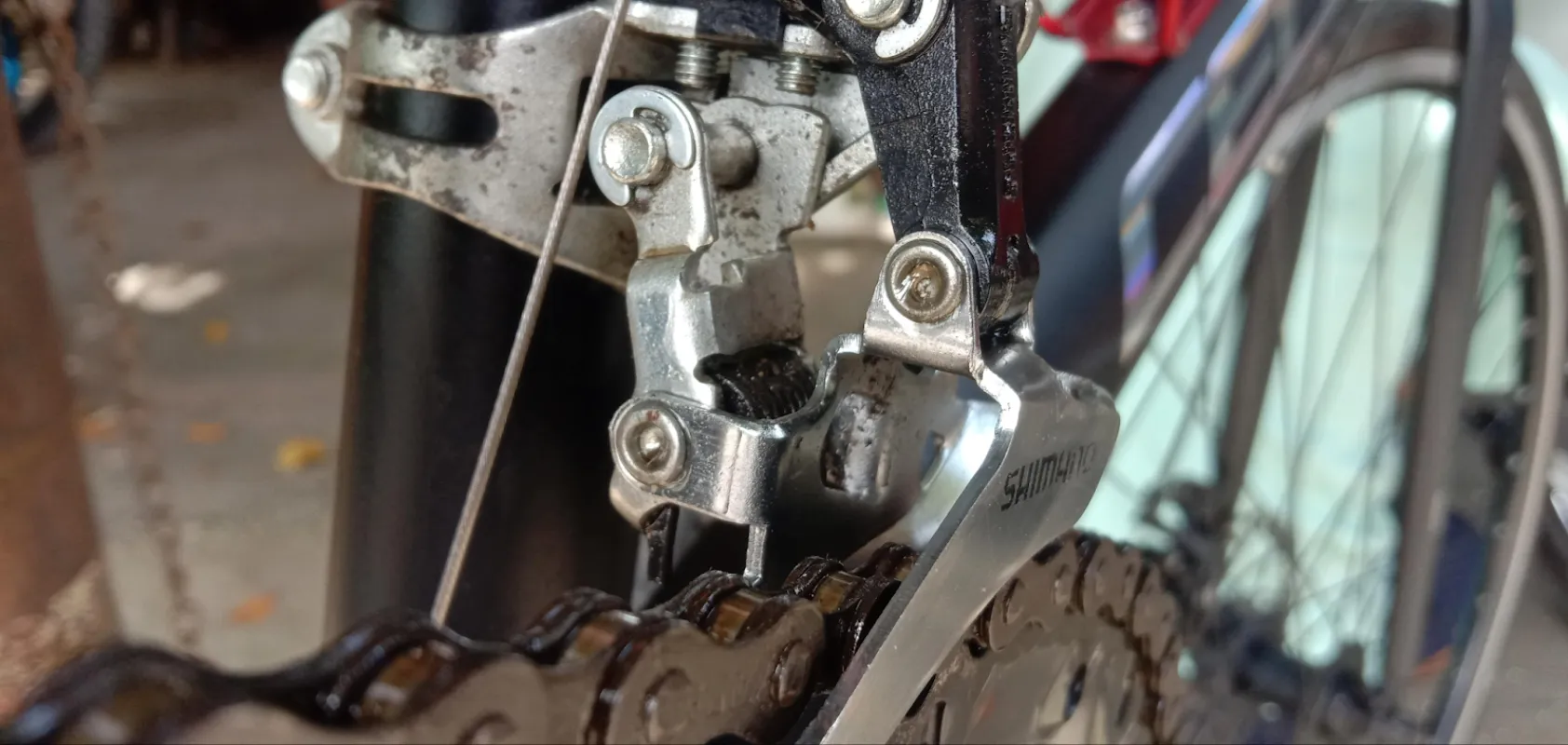

Передний переключатель скоростей на велосипеде — это относительно простой, но продуманный механизм. В его конструкции выделяют несколько основных элементов:

• Платформа — металлическая рамка, которая крепится к раме велосипеда и служит основой всей конструкции.
• Ролики (направляющие пластины) — служат для направления цепи на нужную звёздочку при переключении.
• Пружина — обеспечивает возврат механизма в исходное положение при сбросе переключения.
• Ограничительные винты (L и H) — отвечают за пределы перемещения переключателя, чтобы цепь не соскочила за край звёздочек.
• Крепежные элементы — винты, болты и механизм натяжения троса.

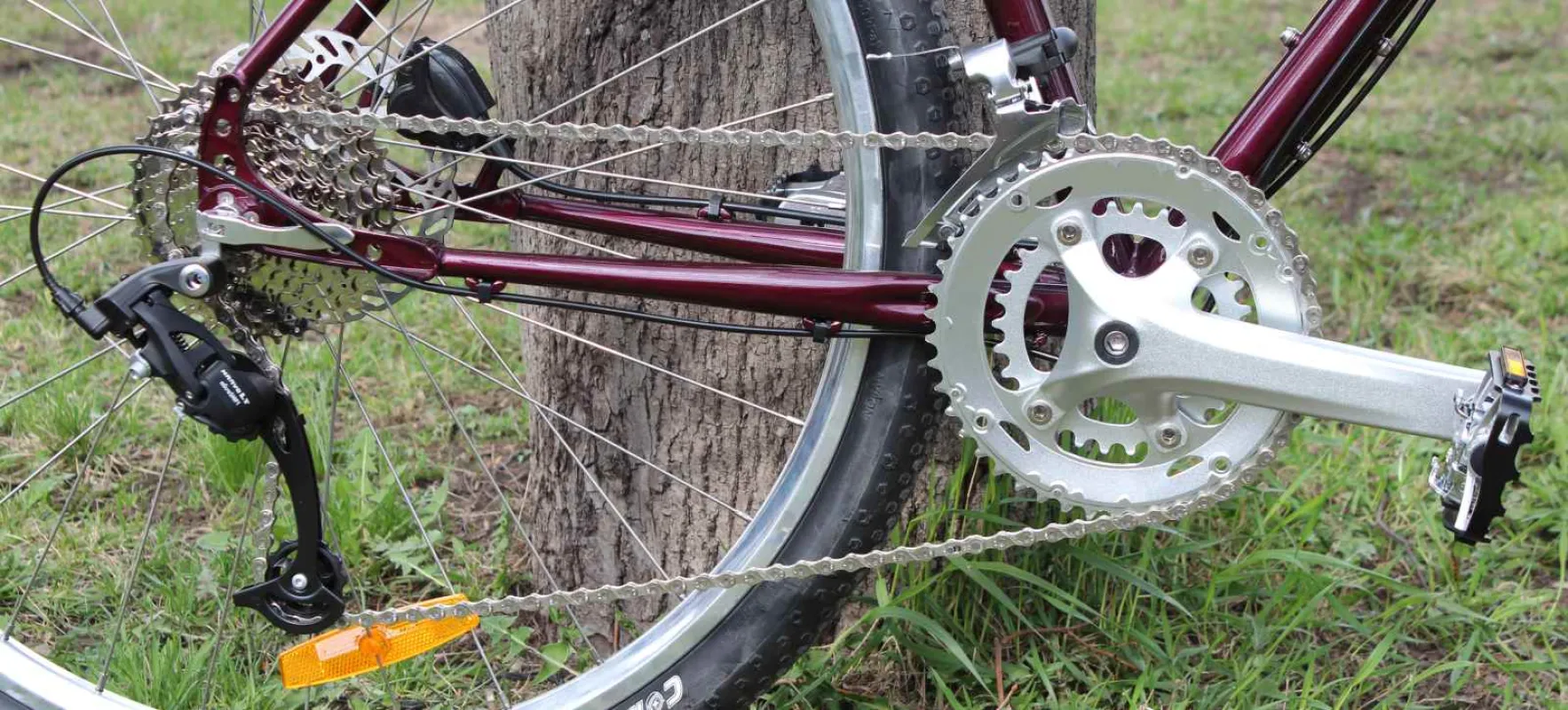

Принцип работы переднего переключателя основан на механическом смещении цепи между большими и малыми передними звёздочками. При переключении через рычаг или ручку на руле натягивается трос, который тянет платформу в нужную сторону. Ролики направляют цепь аккуратно на выбранную звезду, обеспечивая плавное переключение.

Важная особенность конструкции - необходимость точной установки и настройки ограничительных винтов, а также правильного натяжения троса — от этого зависит четкость и скорость переключения. Неправильная работа механизма может привести к шумам, заеданиям и преждевременному износу цепи и звёздочек.

Изучение устройства переключателя позволяет понять, почему так важна регулярная регулировка переднего переключателя скоростей на велосипеде — она продлевает срок службы трансмиссии и повышает удовольствие от катания.

Инструменты и подготовка к настройке

Перед настройкой переднего переключателя, необходимо подготовить соответствующий набор инструментов. Это позволит провести работу без лишних трудностей.

Основной инструмент для регулировки:

• Отвертка с плоским или крестовым наконечником — для настройки ограничительных винтов.
• Шестигранные ключи (обычно 4 мм или 5 мм) — для крепления и регулировки положения переключателя.
• Ключи для натяжения троса (иногда это может быть тот же шестигранник).
• Смазка для троса и механизма — для улучшения скольжения и предотвращения коррозии.
• Чистая тряпка — для очистки деталей от грязи и старой смазки.

Перед началом работы велосипед желательно установить на ремонтную подставку или перевернуть, чтобы удобно было вращать педали и проверять переключение. Рекомендуется также очистить цепь и переключатель от грязи, поскольку загрязнения могут влиять на точность регулировки.

Важно убедиться, что трос переключения не поврежден и свободно движется в рубашке — в противном случае настройка будет малоэффективной, и потребуется замена троса.

Пошаговая инструкция: как настроить передний переключатель скоростей на велосипеде

Теперь перейдем к самой важной части — подробной инструкции по правильной настройке переднего переключателя. Следуя этим шагам, вы сможете самостоятельно выполнить регулировку переднего переключателя скоростей на велосипеде без помощи мастера.

Пошаговая настройка:

1. Проверьте исходное положение переключателя

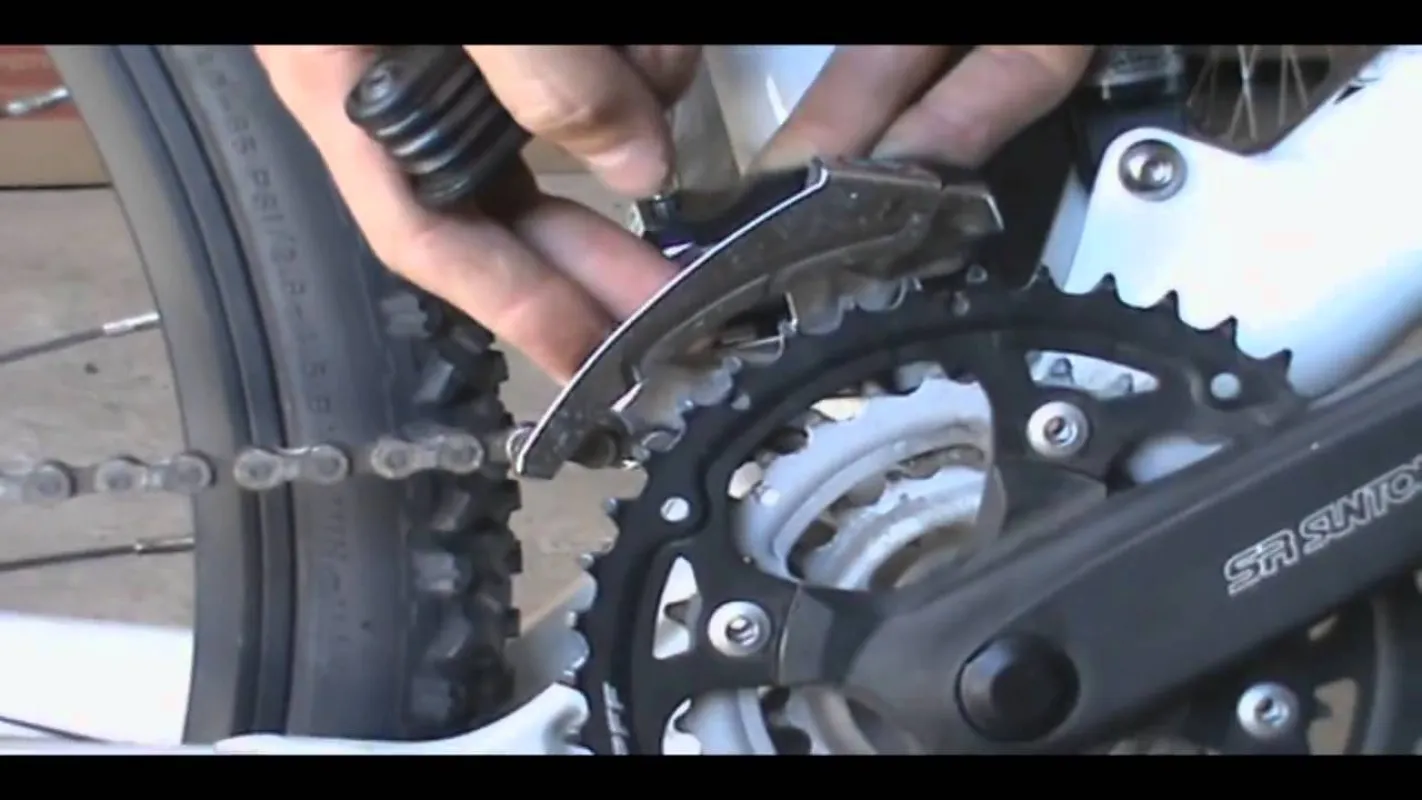

   Убедитесь, что переключатель крепко закреплен на раме, а его платформа находится параллельно звёздочкам и на правильной высоте (обычно 2-3 мм над самой большой передней звёздочкой).
2. Настройте ограничительные винты
   Ограничительные винты обозначаются буквами L (Low — нижний предел) и H (High — верхний предел).
   • Винт L ограничивает движение переключателя в сторону меньшей звёздочки, чтобы цепь не упала внутрь.
   • Винт H ограничивает движение в сторону большей звёздочки, не давая цепи соскочить наружу. Поворачивая винты по часовой или против часовой стрелки, отрегулируйте границы перемещения так, чтобы платформа плавно направляла цепь, не давая ей выходить за пределы.
3. Подключите и натяните трос переключения
   Снимите натяжение с троса, если оно было. Пропустите трос через крепёжный болт переключателя и затяните его так, чтобы трос был туго натянут, но без излишнего напряжения.
4. Проверьте переключение на малую звёздочку
   Включите самую маленькую передачу спереди. Если переключатель смещается слишком далеко внутрь или цепь цепляется, скорректируйте винт L.
5. Проверьте переключение на большую звёздочку
   Переключитесь на большую передачу и проверьте, как работает переключатель. При необходимости подрегулируйте винт H.
6. Настройте натяжение троса
   Если переключение происходит с задержкой или с трудом, отрегулируйте натяжение троса с помощью барабанчика или подтяжкой на креплении. Правильное натяжение обеспечит четкую и плавную работу.
7. Проверьте угол и высоту установки переключателя
   Иногда требуется подкорректировать положение платформы, если переключатель цепляет цепь или плохо работает на крайних звёздочках.
8. Тестируйте переключение во всех режимах
   Прокрутите педали и переключайтесь последовательно по всем передним передачам. Убедитесь, что переключение проходит без задержек, шумов и заеданий.

Частые проблемы и способы их устранения при настройке переднего переключателя

Эта таблица — своего рода краткий справочник для велосипедиста. Даже если вы не мастер в настройке переключателей, понимание типичных проблем и их решений поможет быстро выявить и устранить неисправности. Главное — регулярно проверять состояние переключателя и корректировать настройки, прежде чем небольшая неполадка перерастёт в серьёзную проблему.

Советы по уходу и профилактике для поддержания корректной работы переключателя

Поддержание исправного переключателя — залог долгой службы и качественной работы трансмиссии. Вот несколько простых рекомендаций, которые помогут сохранить настройку и избежать поломок:

• Регулярно очищайте переключатель и цепь от грязи и пыли. Грязь затрудняет движение троса и вызывает преждевременный износ деталей. После поездки в мокрую или пыльную погоду уделяйте время чистке.
• Периодически смазывайте трос переключения и места крепления. Это снизит трение и обеспечит плавное переключение передач.
• Проверяйте натяжение троса. Со временем тросы растягиваются, что приводит к неточному переключению. Регулируйте натяжение не реже раза в сезон.
• Следите за состоянием троса и рубашки. Если заметили повреждения, коррозию или заедания — замените трос, чтобы избежать сбоев.
• Избегайте сильных ударов и падений, которые могут повредить переключатель. Механизм достаточно чувствителен, и даже небольшой удар способен вывести его из строя.
• Проверяйте положение ограничительных винтов при техническом обслуживании. Они могут ослабевать со временем, меняя рабочий ход переключателя.

Соблюдение этих простых правил позволит снизить количество поломок, улучшить качество переключения и продлить срок службы всего трансмиссионного узла.

Мнение эксперта о важности правильной настройки переключателя

«Правильная настройка переднего переключателя — это не только залог комфортной и безопасной езды, но и экономия ваших средств. Многие проблемы с трансмиссией возникают из-за элементарного несоблюдения базовых правил регулировки. Чем точнее и аккуратнее настроен переключатель, тем дольше прослужит цепь и звёздочки. Не пренебрегайте этим этапом обслуживания велосипеда.» — Александр Петров, профессиональный веломеханик с 15-летним опытом

Эти слова подтверждают: уделить внимание настройке переключателя стоит каждому, кто ценит свой велосипед и хочет максимально раскрыть его возможности.

Вывод: Основные выводы и польза правильной регулировки переднего переключателя

Настройка переднего переключателя — процесс, который требует внимания и точности, но при этом доступен даже начинающим велосипедистам. Правильно отрегулированный переключатель обеспечивает:

• Плавное и четкое переключение передач без лишних усилий.
• Защиту от преждевременного износа цепи и звёздочек.
• Снижение риска поломок и аварийных ситуаций. Увеличение удовольствия от езды благодаря комфортному управлению.

Освоив основные правила и последовательность действий, вы сможете самостоятельно проводить регулировку переднего переключателя, экономя время и деньги, а также поддерживая свой велосипед в отличном состоянии.

FAQ: Часто задаваемые вопросы по настройке переднего переключателя

Вопрос: Можно ли настроить передний переключатель без специальных инструментов?
Ответ: Полностью качественно — нет. Для точной регулировки понадобятся отвертка и шестигранники, которые есть в стандартных велосипедных наборах.

Вопрос: Как часто нужно проверять и регулировать передний переключатель?
Ответ: Рекомендуется делать это минимум раз в сезон или после серьёзных поездок по бездорожью.

Вопрос: Что делать, если переключатель продолжает плохо работать после настройки?
Ответ: Проверьте состояние троса и рубашки, возможно, их нужно заменить. Также убедитесь, что переключатель не повреждён механически.

Вопрос: Можно ли самостоятельно заменить передний переключатель?
Ответ: Да, если вы знакомы с устройством велосипеда и имеете необходимые инструменты. В противном случае лучше обратиться к специалисту.

Вопрос: Влияет ли качество переключателя на необходимость частой настройки?
Ответ: Да, более дорогие и качественные переключатели обычно требуют меньше регулировок и работают стабильнее.
