Подвижный пост технического наблюдения «Зверобой»
Подвижный пост технического наблюдения «Зверобой» - мобильный ПТН контроля наземной и надводной обстановки, автоматическое обнаружение, распознавание и сопровождение различных типов движущихся и неподвижных объектов. Комплекс осуществляет передачу информационных данных в действующую автоматизированную систему.

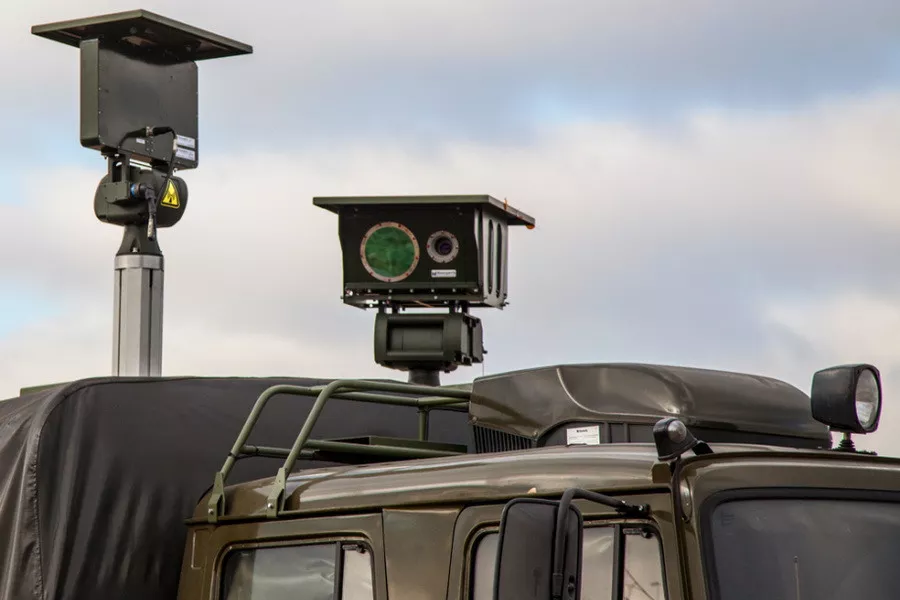

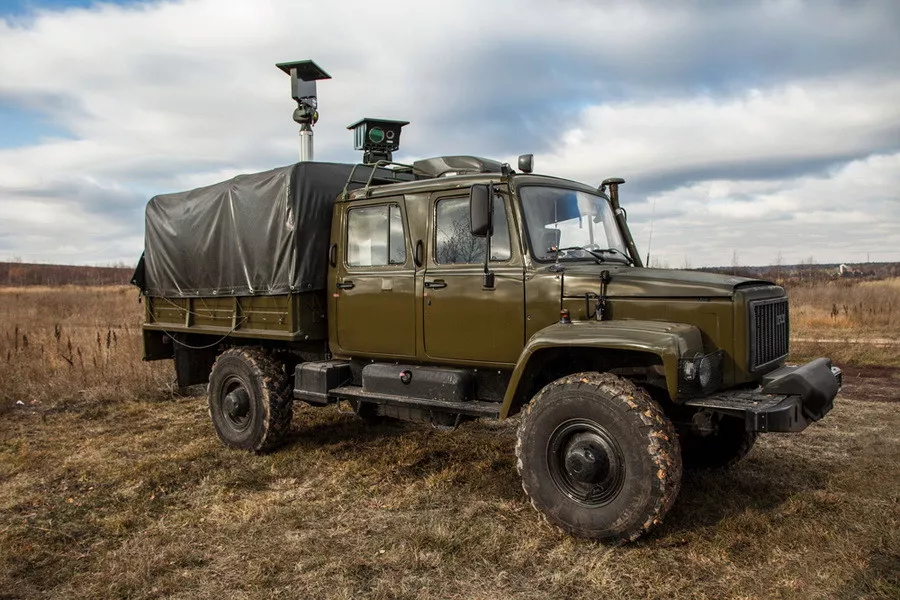

Комплекс расположен на шасси автомобиля ГАЗ-33081 с тентованным кузовом. Внутренняя полость кузова-фургона разделена на два отсека: приборный и аппаратный. В приборном отсеке размещены мачта ОЭМ с оптико-электронным модулем, а также система электропитания. В аппаратном отсеке размещены два рабочих места, система связи и передачи данных, места для отдыха, а снаружи передней стенки кузова-фургона установлено подъемное устройство с радиолокационным модулем, выполненным с обеспечением подъема этого модуля на высоту, превышающую высоту ОЭМ. Технический результат полезной модели состоит в повышении эксплуатационных свойств изделия, а именно его надежности.
Характеристики ППТН «Зверобой»
Функциональные возможности:
- Создание панорамы участка наблюдения
- Пеленгование источников индивидуальной мобильной, радио и спутниковой связи - 100 км
- Автоматическое обнаружение, сопровождение и распознание целей в сложных гидрометеорологических условиях, при отсутствие оптической видимости
- Непрерывное автоматизированное документирование контролируемой обстановки
- Удалённое управление с АРМ оператора автоматизированной системы или работа в автономном режиме с АРМ командира расчёта
- Скрытное передвижение в ночное время с выключенными фарами, с использованием автомобильной системы ночного вождения
- Отсутствие демаскирующих признаков определяющих принадлежность к специальной технике (расположение РЛМ и ОЭМ внутри грузового отсека, приведение их в боевую готовность с помощью телескопических подъёмников)
- Передвижение по сильнопересечённой местности в любую погоду
- Подключение дополнительных источников информации
Состав:
- Радиолокационный модуль «РОСА»
- Оптико-электронный модуль «ФОКУС-Д»
- Комплекс пеленгования источников индивидуальной, мобильной, радио и спутниковой связи
- Автомобиль повышенной проходимости 4х4
- Автоматизированное рабочее место начальника расчёта
- Рабочее место оператора технических средств наблюдения
- Система автономного электропитания
- Комплекс связи и передачи данных
- Система ночного вождения автомобиля
- Система обнаружения абонентов радиосвязи, персональной спутниковой связи
Стойкость к воздействию внешних факторов:
- Пониженному атмосферному давлению - до 7х10 Па (525 мм рт. ст.)
- Рабочая температура среды - от -40 С до +50 С
- Относительная влажность при температуре +25 С. С-95 %
- Атмосферные выпадающие осадки с интенсивностью до 10 ммч
- Атмосферные конденсированные осадки (иней, роса)-наличие
- Запылённость воздуха при скорости ветра до 10 мс - до 3 гкуб.м
- Плотность потока интегрального солнечного излучения - до 1125 Вткуб.м
- Плотность потока ультрафиолетового излучения - до 68 Вткуб.м
- Воздушный поток - до 15 мс
